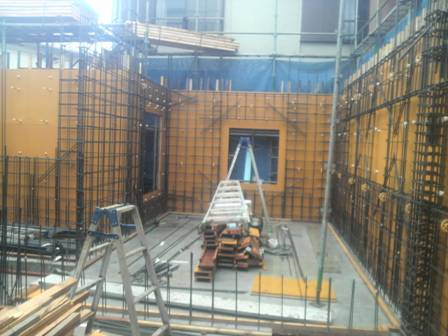

(10) 1階壁、2階梁、2階ｽﾗﾌﾞ配筋
-
-

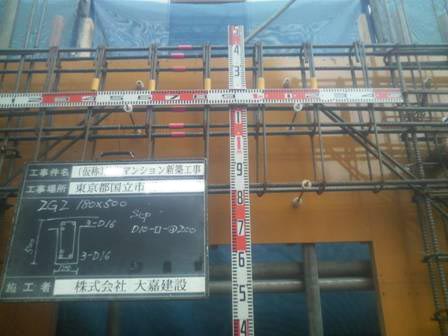

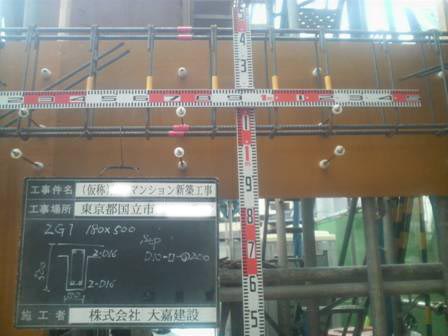

2G1 180×500

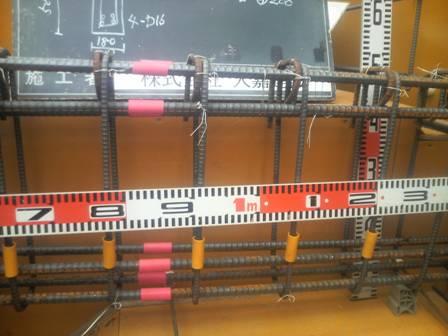

上端筋 2-D16
下端筋 2-D16 ｽﾀﾗｯﾌﾟ D10-□-@200
-
-
2G2 180×500
上端筋 3-D16
下端筋 3-D16 ｽﾀﾗｯﾌﾟ D10-□-@200
-
-

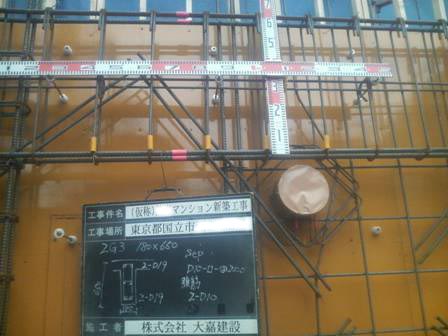

2G3 180×650
上端筋 2-D19
下端筋 2-D19
ｽﾀﾗｯﾌﾟ D10-□-@200 腹筋 2-D10
-
-

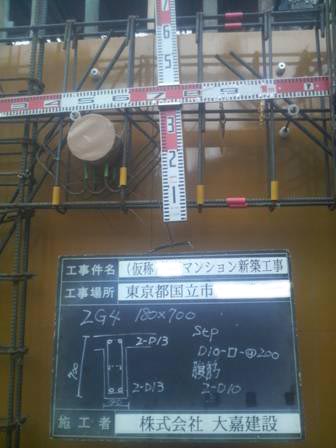

2G4 180×700
上端筋 2-D13
下端筋 2-D13
ｽﾀﾗｯﾌﾟ D10-□-@200 腹筋 2-D10
-
-

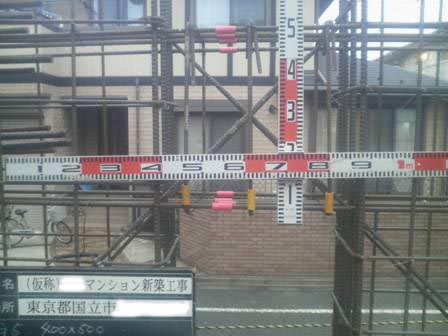

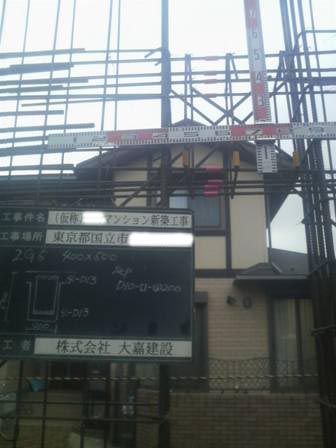

2G5 400×500
上端筋 4-D13
下端筋 4-D13 ｽﾀﾗｯﾌﾟ D10-□-@200
-
-
2G5 400×500
上端筋 4-D13
下端筋 4-D13 ｽﾀﾗｯﾌﾟ D10-□-@200
-
-

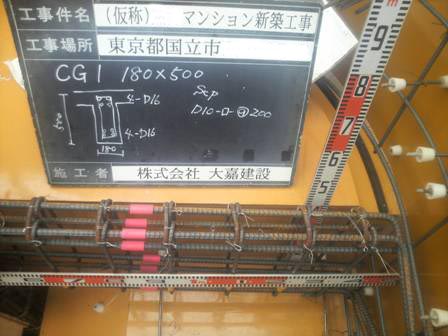

CG1 180×500
上端筋 4-D16
下端筋 4-D16 ｽﾀﾗｯﾌﾟ D10-□-@200
-
- 上端筋 4-D16 下端筋 4-D16 ｽﾀﾗｯﾌﾟ D10-□-@200
-
-

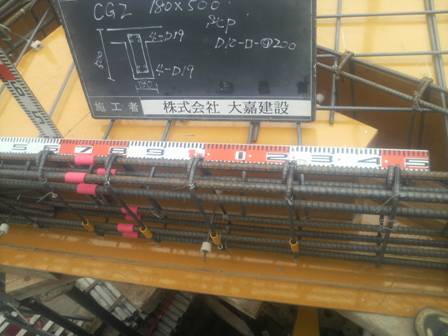

CG2 180×500
上端筋 4-D19
下端筋 4-D19 ｽﾀﾗｯﾌﾟ D10-□-@200
-
-

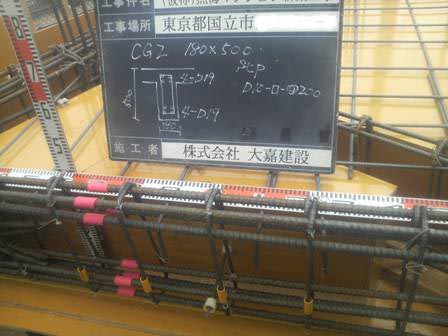

CG2 180×500
上端筋 4-D19
下端筋 4-D19 ｽﾀﾗｯﾌﾟ D10-□-@200
-
-

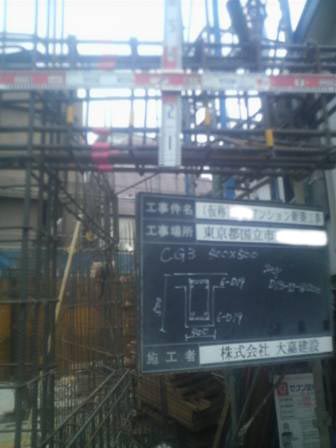

CG3 400×500
上端筋 6-D19
下端筋 6-D19 ｽﾀﾗｯﾌﾟ D13-□-@200
-
-
CG3 400×500
上端筋 6-D19
下端筋 6-D19 ｽﾀﾗｯﾌﾟ D13-□-@200
-
-
CG3 400×500
上端筋 6-D19
下端筋 6-D19 ｽﾀﾗｯﾌﾟ D13-□-@200
-
-

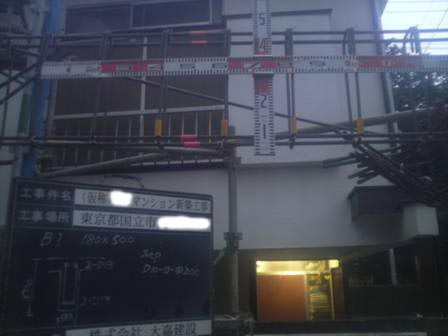

2B1 180×500
上端筋 2-D13
下端筋 2-D13 ｽﾀﾗｯﾌﾟ D10-□-@200
-
-

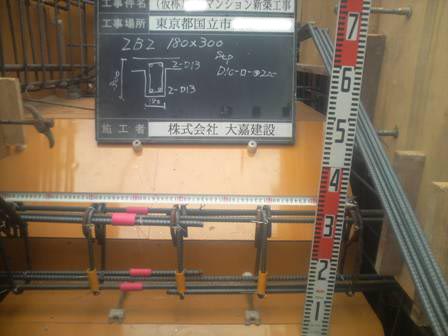

2B2 180×300
上端筋 2-D13
下端筋 2-D13 ｽﾀﾗｯﾌﾟ D10-□-@200
-
-

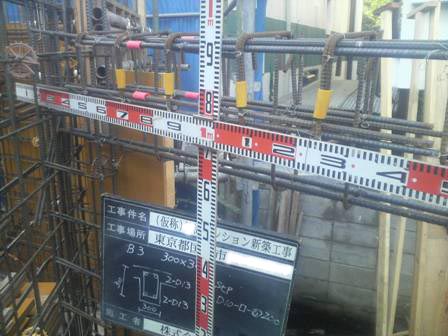

2B3 300×300
上端筋 2-D13
下端筋 2-D13 ｽﾀﾗｯﾌﾟ D10-□-@200
-
-

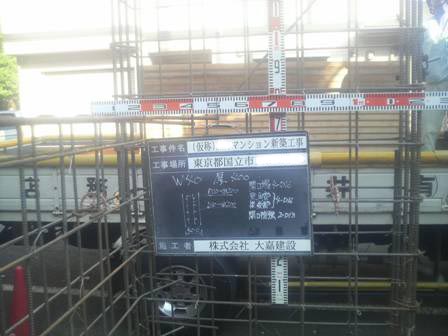

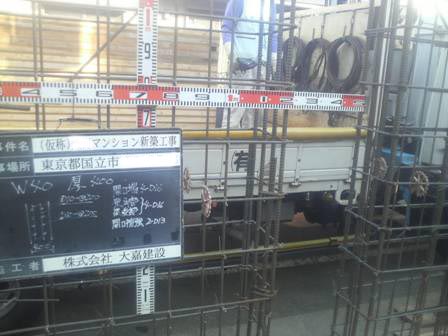

W40 壁厚 400
縦筋 D10-@200
横筋 D10-@200
開口端部 4-D16
壁角部、梁受部 4-D16 開口補強筋 2-D13
-
-
W40 壁厚 400
縦筋 D10-@200
横筋 D10-@200
開口端部 4-D16
壁角部、梁受部 4-D16 開口補強筋 2-D13
-
-
W40 壁厚 400
縦筋 D10-@200
横筋 D10-@200
開口端部 4-D16
壁角部、梁受部 4-D16 開口補強筋 2-D13
-
-

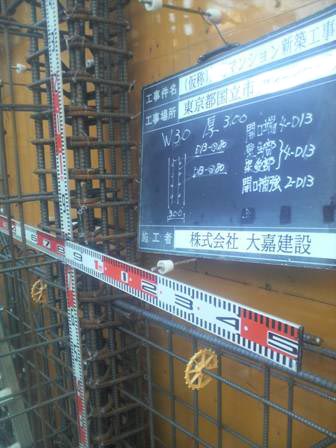

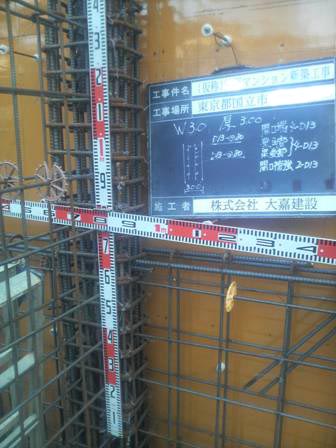

W30 壁厚 300
縦筋 D13-@80
横筋 D13-@80
開口端部 2-D13
壁角部、梁受部 2-D13 開口補強筋 2-D13
-
-
W30 壁厚 300
縦筋 D13-@80
横筋 D13-@80 開口端部 2-D13
-
-
W20 壁厚 200
縦筋 D10-@200
横筋 D10-@200
開口端部 2-D16
壁角部、梁受部 4-D16 開口補強筋 2-D13
-
-
W20 壁厚 200
縦筋 D10-@200
横筋 D10-@200
横筋 D10-@200
開口端部 2-D16
壁角部、梁受部 4-D16 開口補強筋 2-D13
-
-

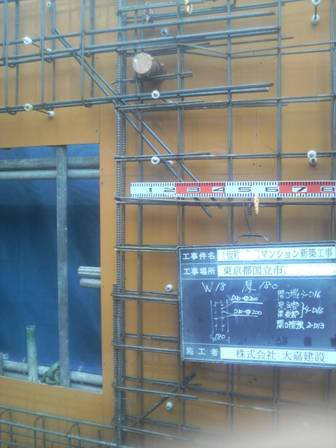

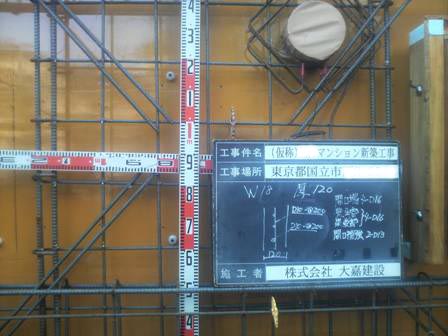

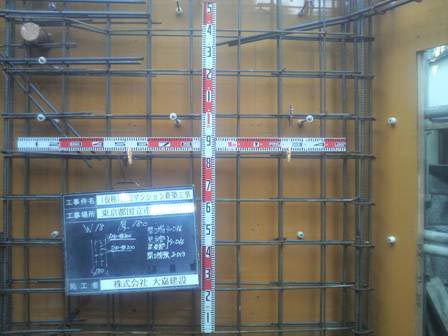

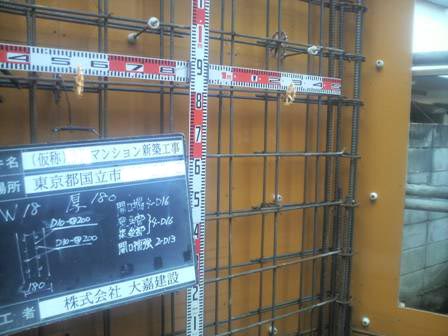

W18 壁厚 180
縦筋 D10-@200
横筋 D10-@200
開口端部 2-D16
壁角部、梁受部 4-D16 開口補強筋 2-D13
-
-
W18 壁厚 180
縦筋 D10-@200
横筋 D10-@200
開口端部 2-D16
壁角部、梁受部 4-D16 開口補強筋 2-D13
-
-
W18 壁厚 180
縦筋 D10-@200
横筋 D10-@200
開口端部 2-D16
壁角部、梁受部 4-D16 開口補強筋 2-D13
-
-
W12 壁厚 120
縦筋 D10-@200
横筋 D10-@200
開口端部 2-D16
壁角部、梁受部 4-D16 開口補強筋 2-D13
-

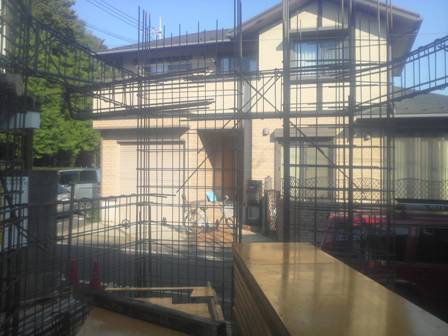

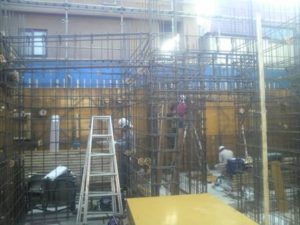

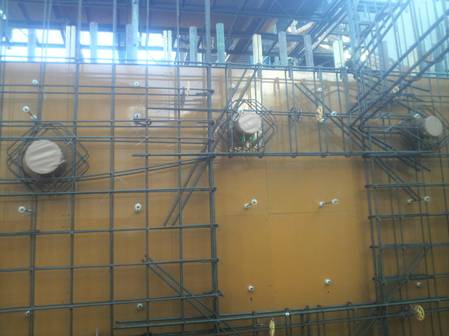

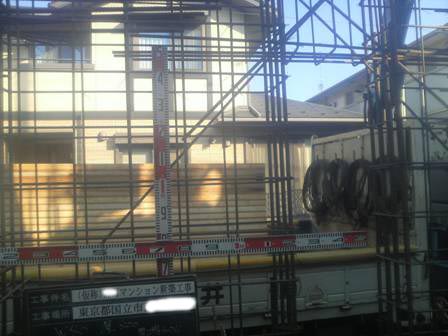

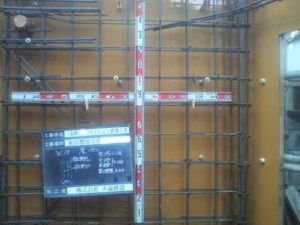

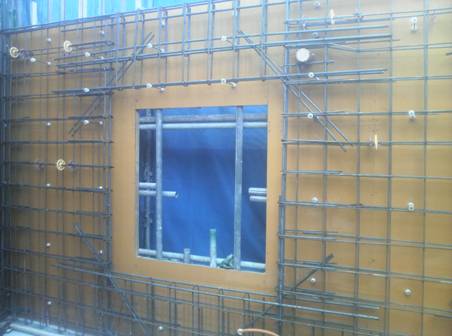

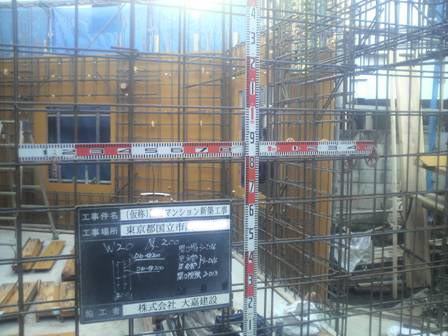

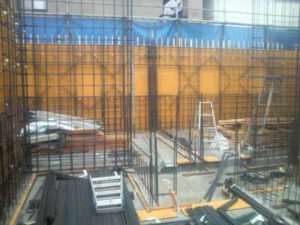

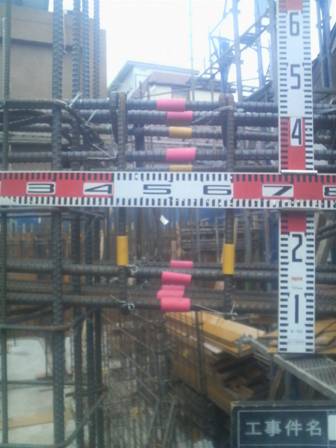

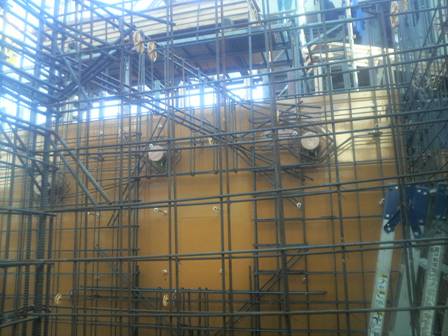

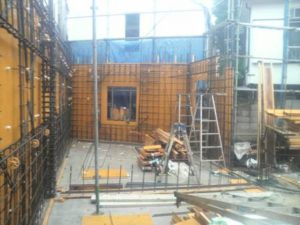

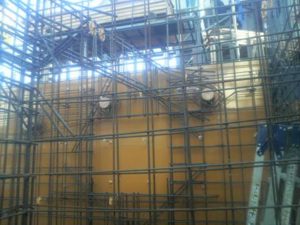

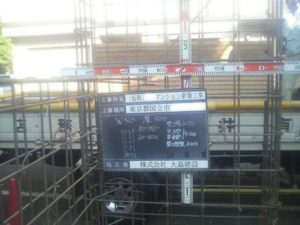

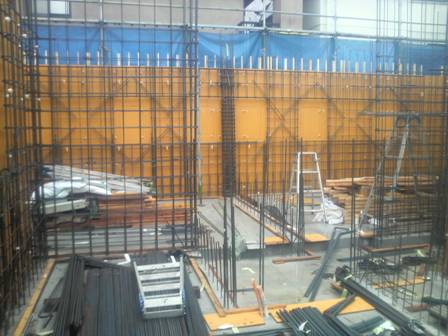

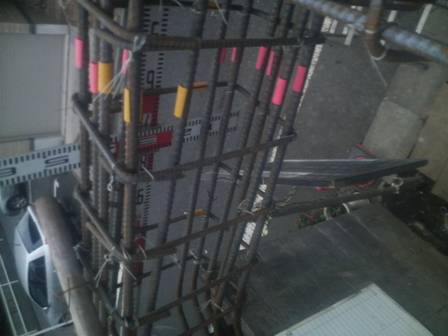

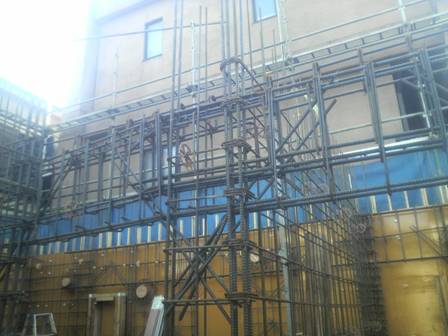

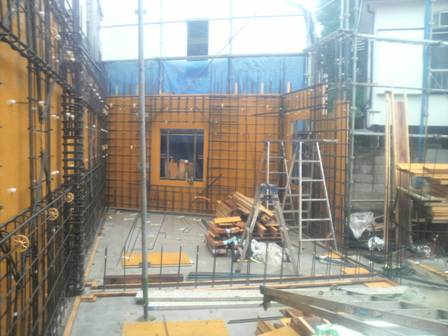

- 1階壁、2階梁 配筋状況
-
- 1階壁、2階梁 配筋状況
-
- 1階壁、2階梁 配筋状況
-
- 1階壁、2階梁 配筋状況
-
- 1階壁、2階梁 配筋状況
-
- 1階壁、2階梁 配筋状況
-
- 1階壁、2階梁 配筋状況
-
- 1階壁、2階梁 配筋状況
-

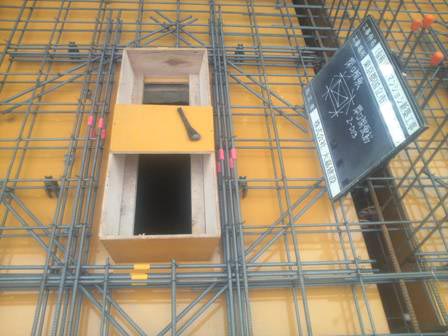

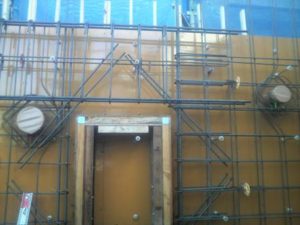

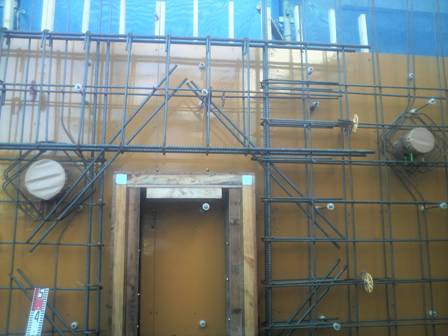

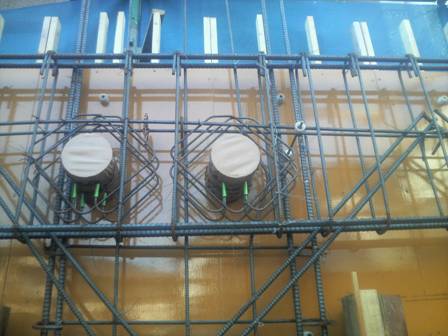

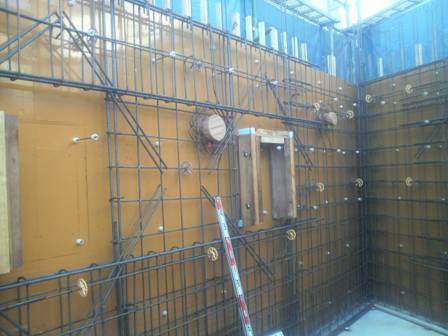

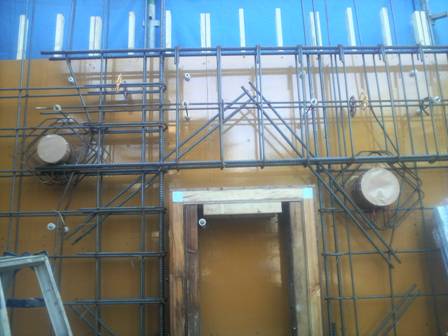

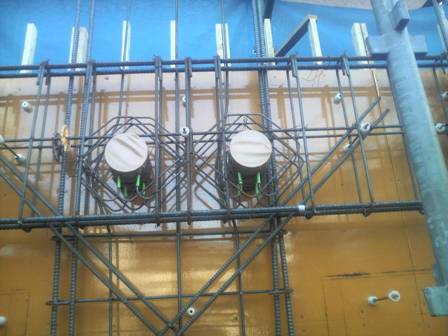

- 1階壁ｽﾘｰﾌﾞ状況
-
- 1階壁ｽﾘｰﾌﾞ状況
-
- 1階壁ｽﾘｰﾌﾞ状況
-
- 1階壁ｽﾘｰﾌﾞ状況
-
- 1階壁ｽﾘｰﾌﾞ状況
-
- 1階壁ｽﾘｰﾌﾞ状況
-
-

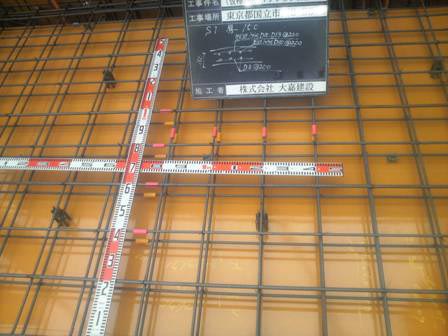

S1 板厚 150
短辺方向
上端筋 D10+D13-@200
下端筋 D10-@200 長辺方向 上端筋 D10-@200 下端筋 D10-@200
-
-

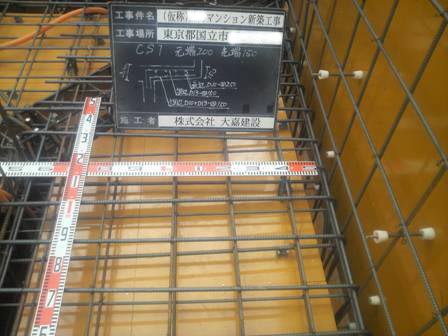

CS1 板厚 元端200 先端150
短辺方向
上端筋 D13-@150
下端筋 D10+D13-@150
長辺方向
上端筋 D10-@250 下端筋 D10-@250
-

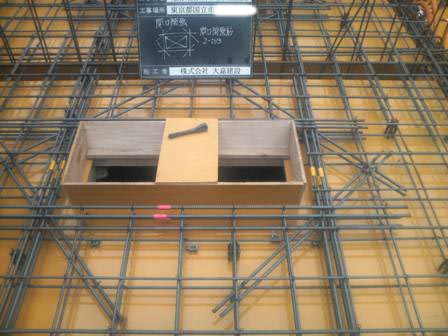

- 開口補強 2-D13
-
- 開口補強 2-D13
-
-

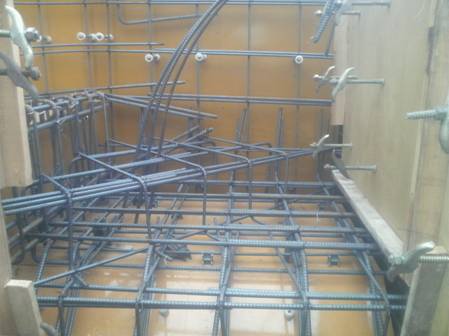

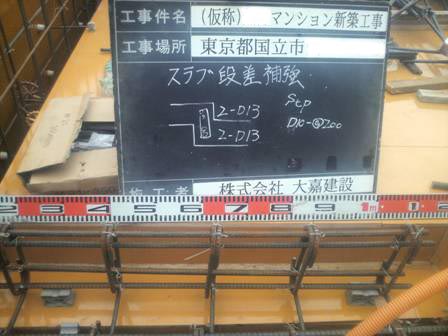

ｽﾗﾌﾞ段差補強
上端筋 2-D13
下端筋 2-D13 ｽﾀﾗｯﾌﾟ □-D10-@200
-

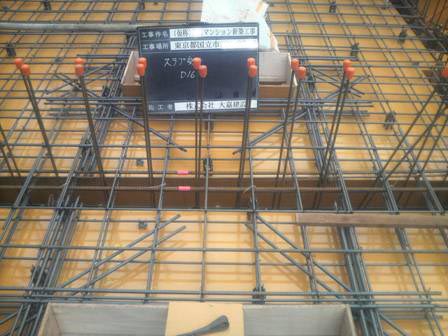

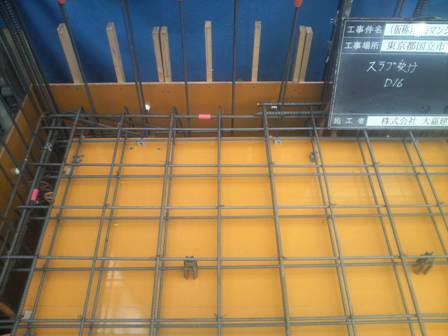

- ｽﾗﾌﾞ受け D16
-
- ｽﾗﾌﾞ受け D16
-

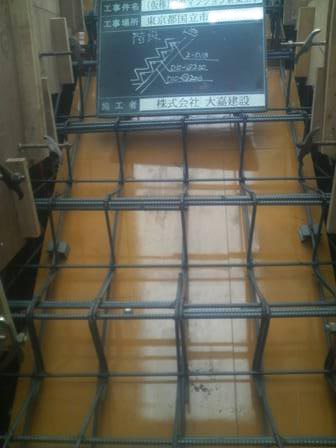

- 階段
-
- 階段
-
- 階段
-

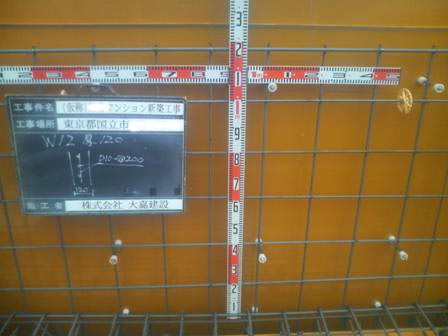

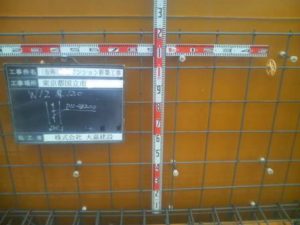

- W12 壁厚 120 縦筋 D10-@200 横筋 D10-@200
-

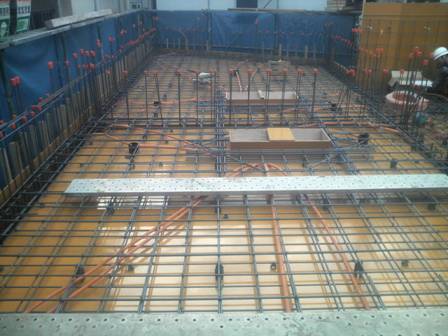

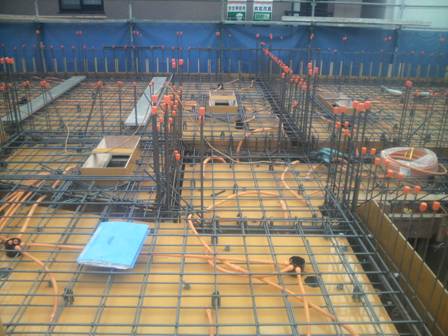

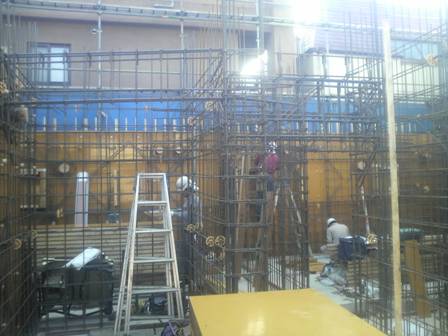

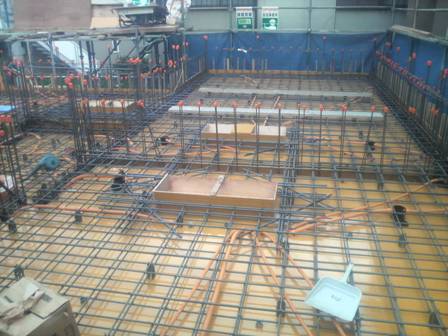

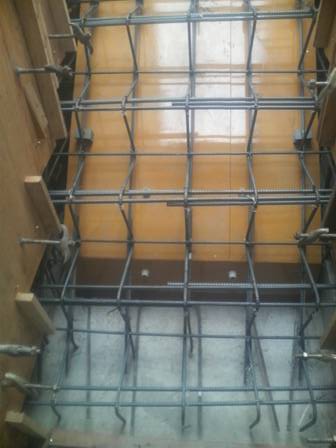

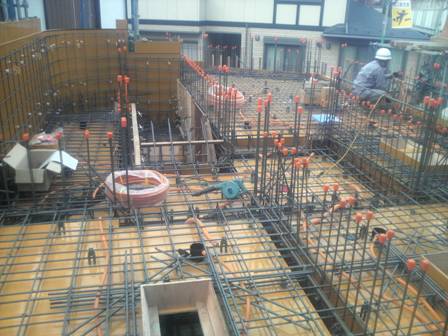

- 2階ｽﾗﾌﾞ配筋状況
-
- 2階ｽﾗﾌﾞ配筋状況
-
- 2階ｽﾗﾌﾞ配筋状況
-
- 2階ｽﾗﾌﾞ配筋状況
- 投稿タグ
- 配筋状況
