(08) 1階スラブ配筋
-

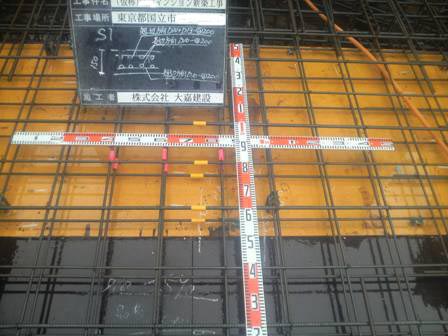

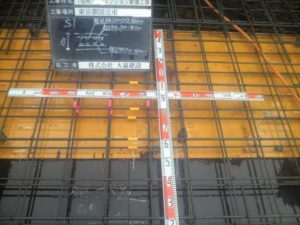

S1 板厚150
短辺方向
上端筋 D10-D13-@200
下端筋 D10-@200 長辺方向 上端筋 D10-@200 下端筋 D10-@200
-

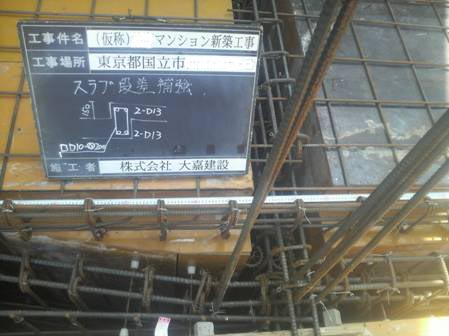

スラブ段差補強
上端筋 2-D13
下端筋 2-D13 スタラップ □-D10-@200
-

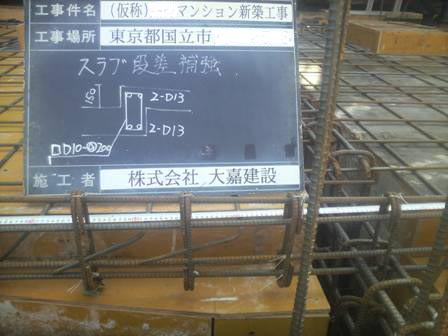

スラブ段差補強
上端筋 2-D13
下端筋 2-D13 スタラップ □-D10-@200

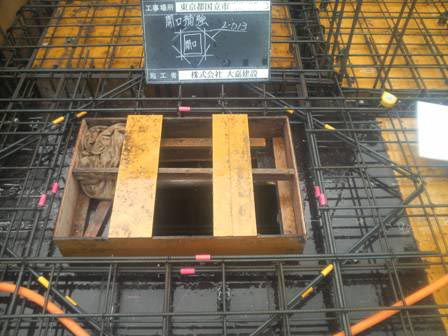

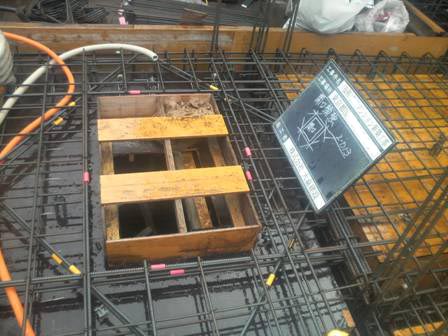

- 開口補強 2-D13
- 開口補強 2-D13

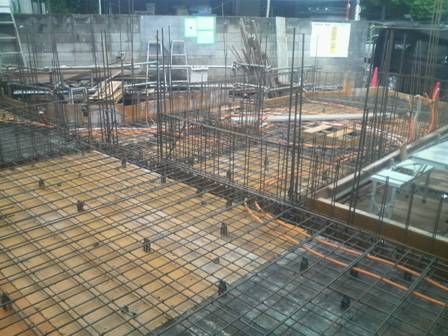

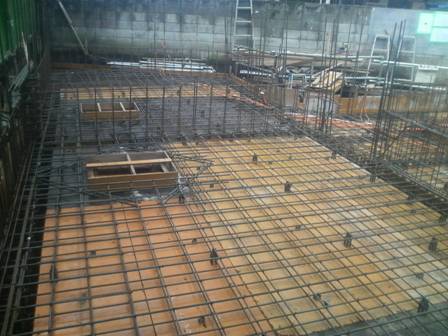

- 1階スラブ配筋状況

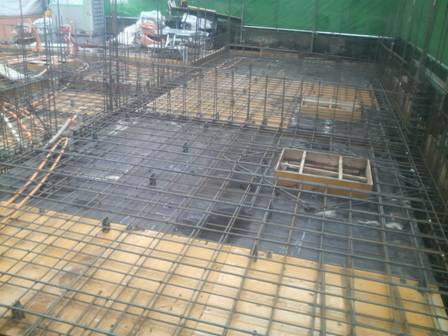

- 1階スラブ配筋状況

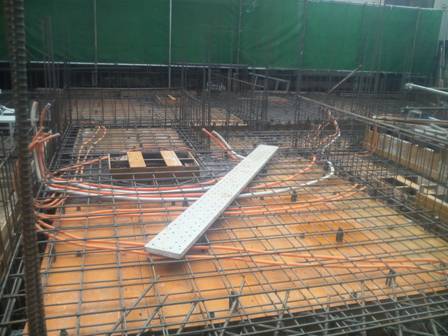

- 1階スラブ配筋状況
- 1階スラブ配筋状況
