(15) 2階壁、3階梁、3階ｽﾗﾌﾞ配筋
-
-

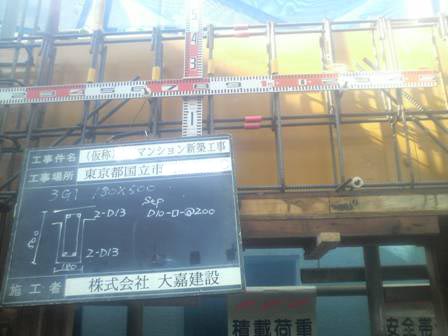

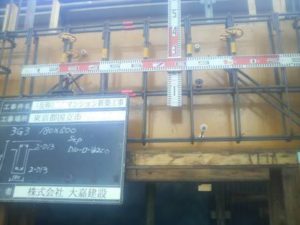

3G1 180×500
上端筋 2-D13
下端筋 2-D13 ｽﾀﾗｯﾌﾟ D10-□-@200
-
-
3G3 180×500
上端筋 2-D13
下端筋 2-D13 ｽﾀﾗｯﾌﾟ D10-□-@200
-
-

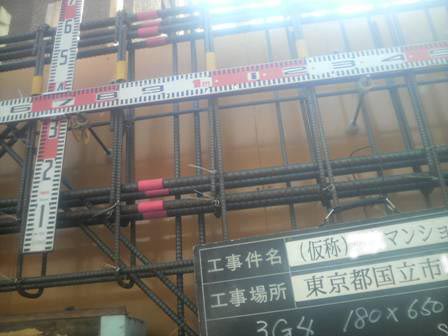

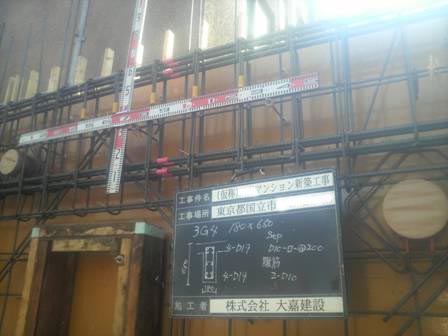

3G4 180×650
上端筋 4-D19
下端筋 4-D19
ｽﾀﾗｯﾌﾟ D10-□-@200 腹筋 2-D10
-
-
3G4 180×650
上端筋 4-D19
下端筋 4-D19
ｽﾀﾗｯﾌﾟ D10-□-@200 腹筋 2-D10
-
-

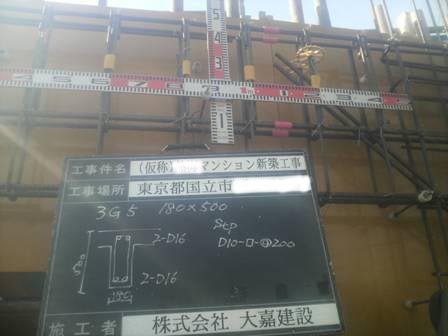

3G5 180×500
上端筋 2-D16
-
-

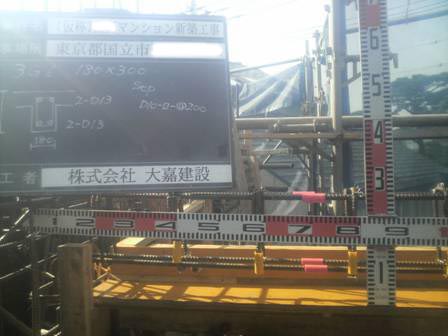

3G6 180×300
上端筋 2-D13
-
-
3G6 180×300
上端筋 2-D13
下端筋 2-D13 ｽﾀﾗｯﾌﾟ D10-□-@200
-

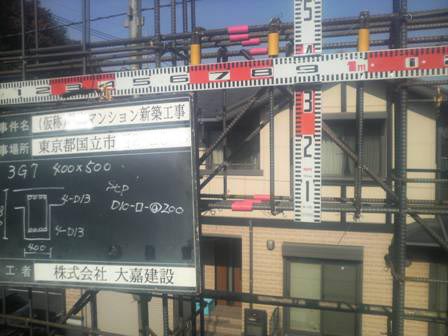

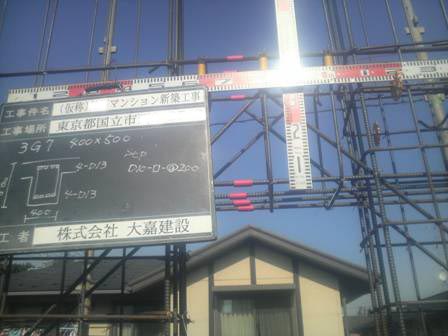

- 3G7 400×500 上端筋 4-D13 下端筋 4-D13 ｽﾀﾗｯﾌﾟ D10-□-@200
-
- 3G7 400×500 上端筋 4-D13 下端筋 4-D13 ｽﾀﾗｯﾌﾟ D10-□-@200
-

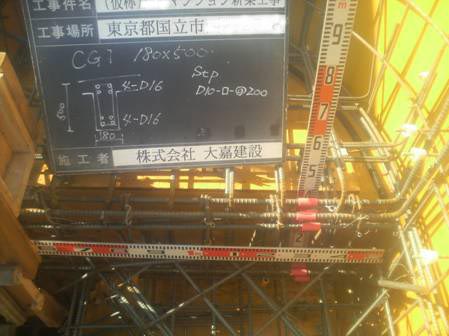

- CG1 180×500 上端筋 4-D16 下端筋 4-D16 ｽﾀﾗｯﾌﾟ D10-□-@200
-
- CG1 180×500 上端筋 4-D16 下端筋 4-D16 ｽﾀﾗｯﾌﾟ D10-□-@200
-

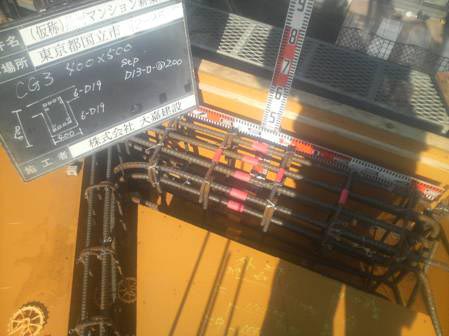

- CG3 400×500 上端筋 6-D19 下端筋 6-D19 ｽﾀﾗｯﾌﾟ D10-□-@200
-
- CG3 400×500 上端筋 6-D19 下端筋 6-D19 ｽﾀﾗｯﾌﾟ D10-□-@200
-
- CG3 400×500 上端筋 6-D19 下端筋 6-D19 ｽﾀﾗｯﾌﾟ D10-□-@200
-

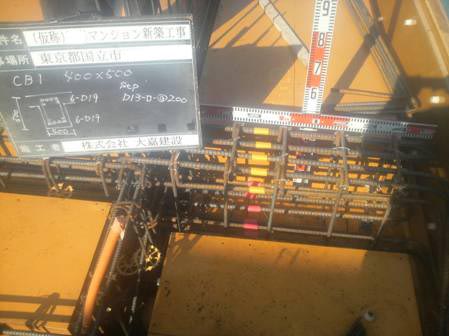

- CB1 400×500 上端筋 6-D19 下端筋 6-D19 ｽﾀﾗｯﾌﾟ D10-□-@200
-
- CB1 400×500 上端筋 6-D19 下端筋 6-D19 ｽﾀﾗｯﾌﾟ D10-□-@200
-
- CB1 400×500 上端筋 6-D19 下端筋 6-D19 ｽﾀﾗｯﾌﾟ D10-□-@200
-

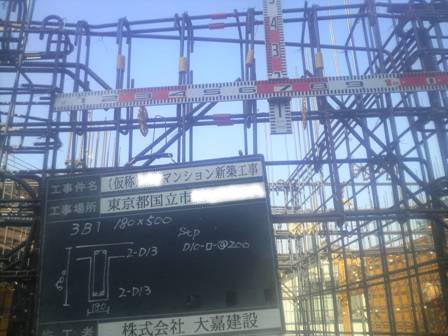

- 3B1 180×500 上端筋 2-D13 下端筋 2-D13 ｽﾀﾗｯﾌﾟ D10-□-@200
-

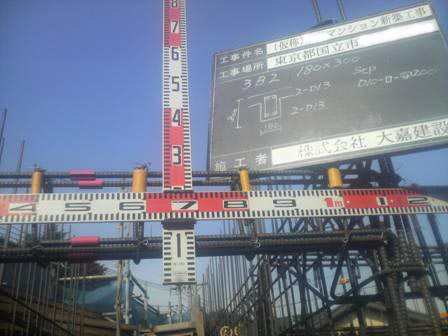

- 3B2 180×300 上端筋 2-D13 下端筋 2-D13 ｽﾀﾗｯﾌﾟ D10-□-@200
-

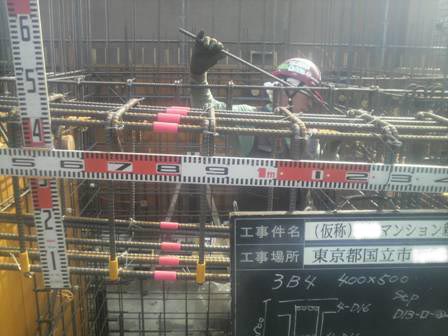

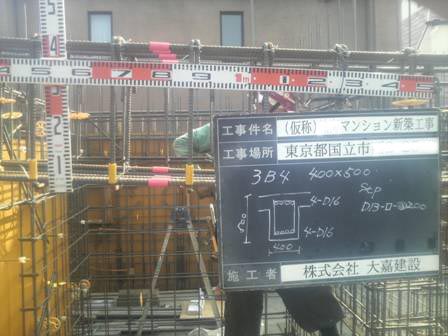

- 3B4 400×500 上端筋 4-D16 下端筋 4-D16 ｽﾀﾗｯﾌﾟ D10-□-@200
-
- 3B4 400×500 上端筋 4-D16 下端筋 4-D16 ｽﾀﾗｯﾌﾟ D13-□-@200
-

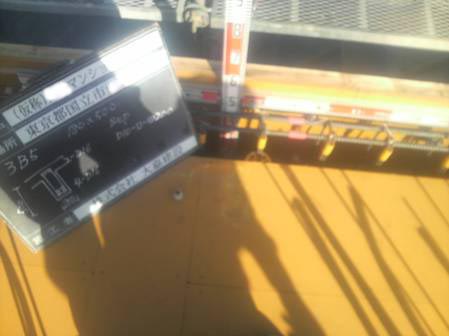

- 3B5 180×500 上端筋 2-D16 下端筋 4-D16 ｽﾀﾗｯﾌﾟ D10-□-@200
-
- 3B5 180×500 上端筋 2-D16 下端筋 4-D16 ｽﾀﾗｯﾌﾟ D10-□-@200
-
- 3B5 180×500 上端筋 2-D16 下端筋 4-D16 ｽﾀﾗｯﾌﾟ D10-□-@200
-
-

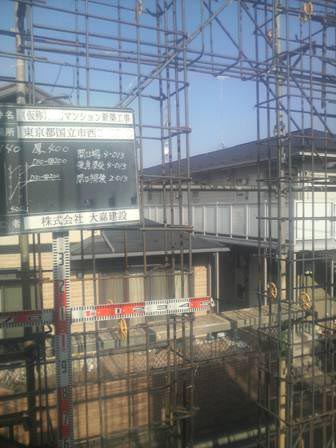

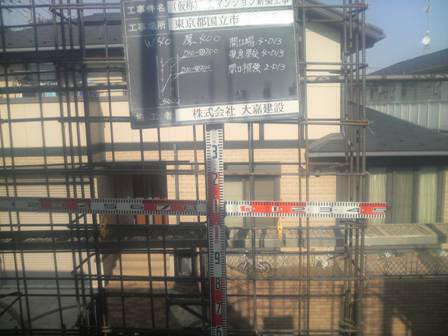

W40 壁厚 400
縦筋 D10-@200
横筋 D10-@200
開口端部 4-D13
壁角部、梁受部 4-D13 開口補強筋 2-D13
-
-
W40 壁厚 400
縦筋 D10-@200
横筋 D10-@200
開口端部 4-D13
壁角部、梁受部 4-D13 開口補強筋 2-D13
-
-

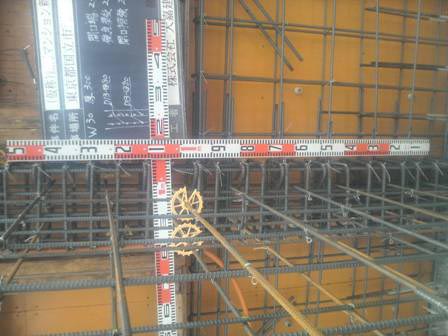

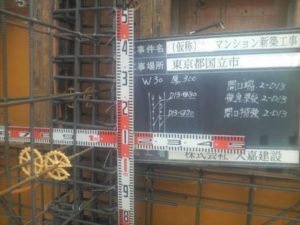

W30 壁厚 300
縦筋 D13-@80
横筋 D13-@80
開口端部 2-D13
壁角部、梁受部 2-D13 開口補強筋 2-D13
-
-
W30 壁厚 300
縦筋 D13-@80
横筋 D13-@80
開口端部 2-D13
壁角部、梁受部 2-D13 開口補強筋 2-D13
-
-

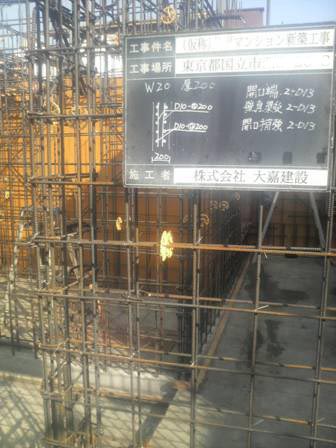

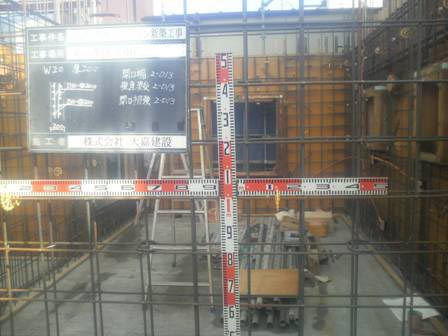

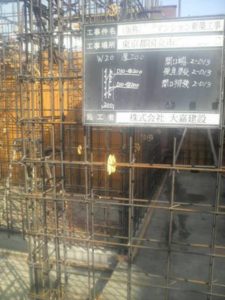

W20 壁厚 200
縦筋 D10-@200
横筋 D10-@200
開口端部 2-D13
壁角部、梁受部 4-D13 開口補強筋 2-D13
-
-
W20 壁厚 200
縦筋 D10-@200
横筋 D10-@200
開口端部 2-D13
壁角部、梁受部 4-D13 開口補強筋 2-D13
-
-

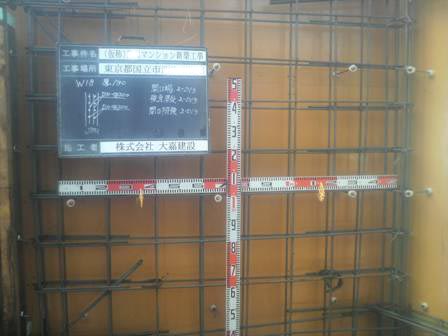

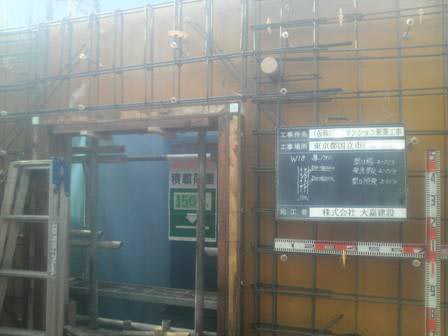

W18 壁厚 180
縦筋 D10-@200
横筋 D10-@200
開口端部 2-D13
壁角部、梁受部 4-D13 開口補強筋 2-D13
-
-
W18 壁厚 180
縦筋 D10-@200
横筋 D10-@200
開口端部 2-D13
壁角部、梁受部 4-D13 開口補強筋 2-D13
-
-
W18 壁厚 180
縦筋 D10-@200
横筋 D10-@200
開口端部 2-D13
壁角部、梁受部 4-D13 開口補強筋 2-D13
-
-

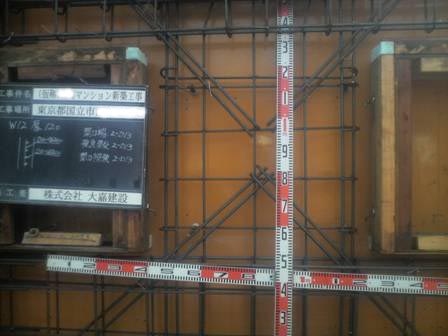

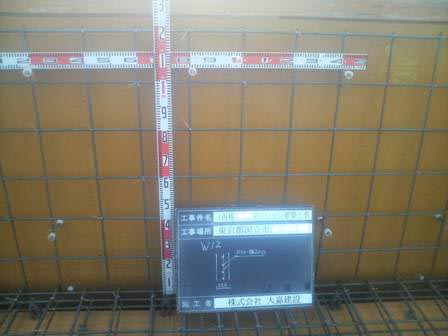

W12 壁厚 120
縦筋 D10-@200
横筋 D10-@200
開口端部 2-D13
壁角部、梁受部 4-D13 開口補強筋 2-D13
-
-
W12 壁厚 120
縦筋 D10-@200
横筋 D10-@200
開口端部 2-D13
壁角部、梁受部 4-D13 開口補強筋 2-D13
-
-

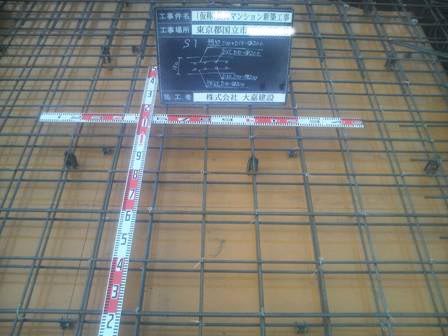

S1 板厚 150
短辺方向
上端筋 D10+D13-@200
下端筋 D10-@200
長辺方向 上端筋 D10-@200 下端筋 D10-@200
-
-

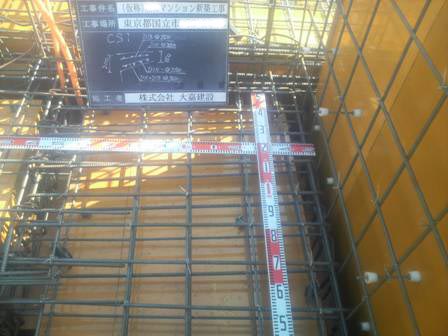

CS1 板厚 元端200 先端150
短辺方向
上端筋 D13-@150
下端筋 D10+D13-@150
長辺方向 上端筋 D10-@250 下端筋 D10-@250
-

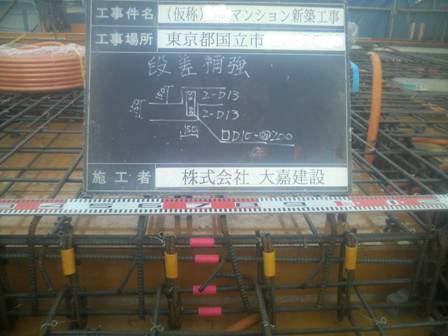

- ｽﾗﾌﾞ段差補強 上端筋 2-D13 下端筋 2-D13 ｽﾀﾗｯﾌﾟ □-D10-@200
-

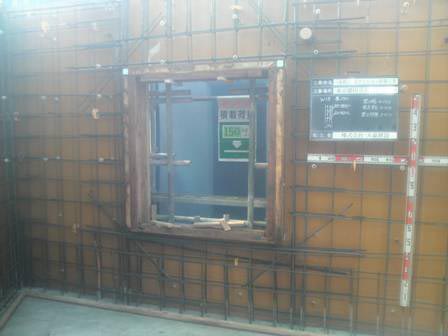

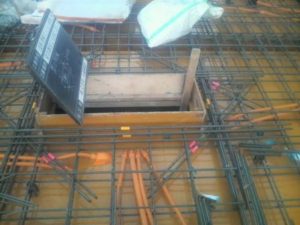

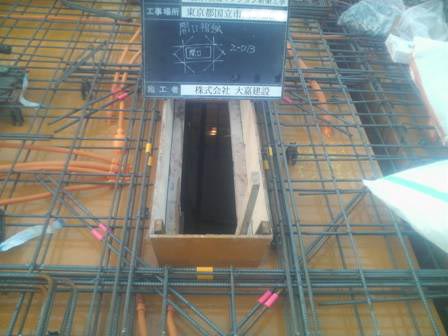

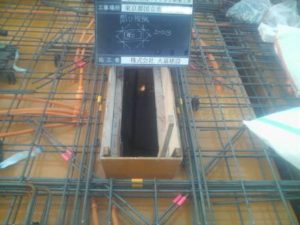

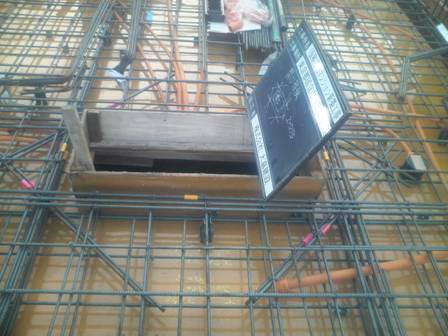

- 開口補強 2-D13
-
- 開口補強 2-D13
-
- 開口補強 2-D13
-

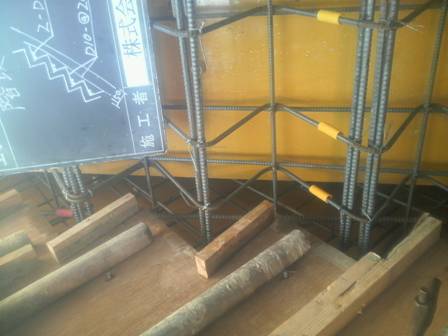

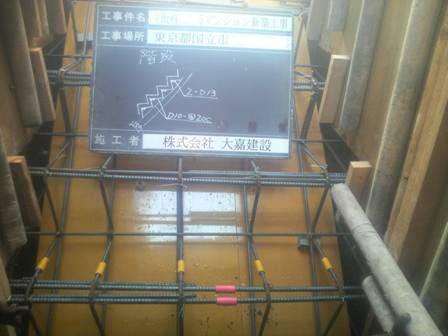

- 階段
-
- 階段
-
- 階段
-

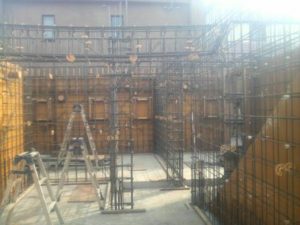

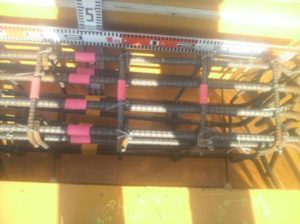

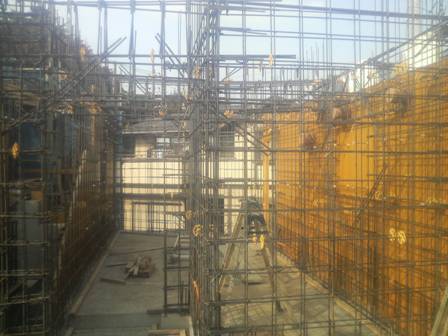

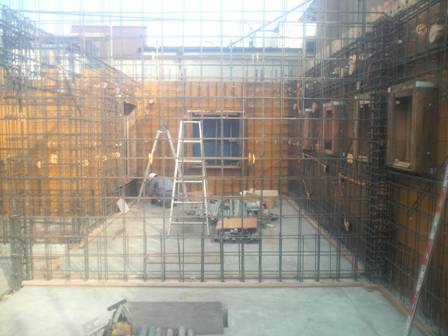

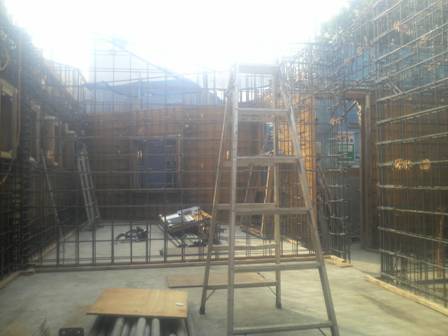

- 2階壁、3階梁配筋状況
-
- 2階壁、3階梁配筋状況
-
- 2階壁、3階梁配筋状況
-
- 2階壁、3階梁配筋状況
-

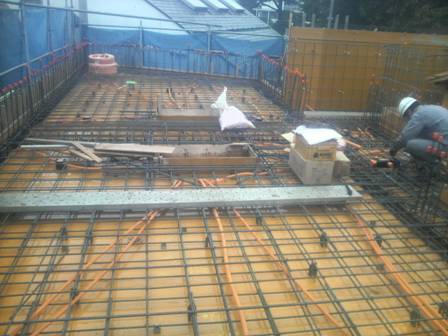

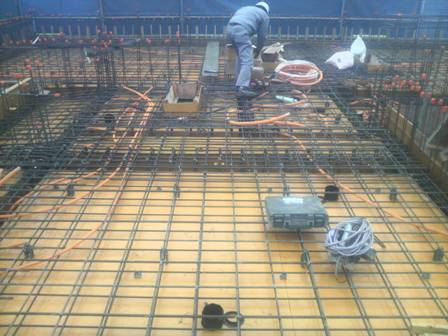

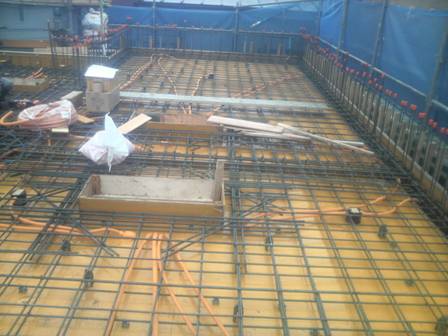

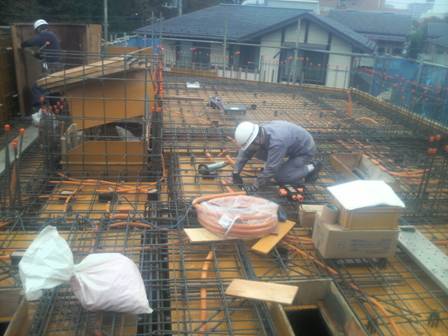

- 3階ｽﾗﾌﾞ配筋状況
-
- 3階ｽﾗﾌﾞ配筋状況
-
- 3階ｽﾗﾌﾞ配筋状況
-
- 3階ｽﾗﾌﾞ配筋状況
-

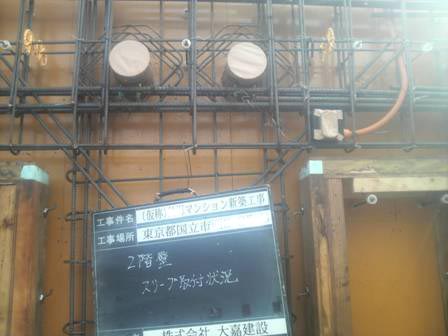

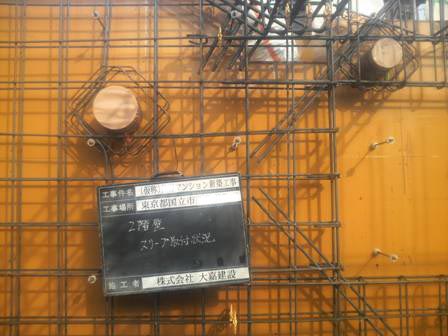

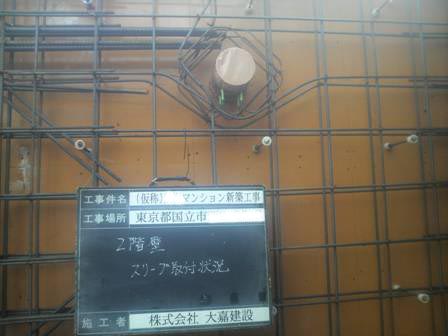

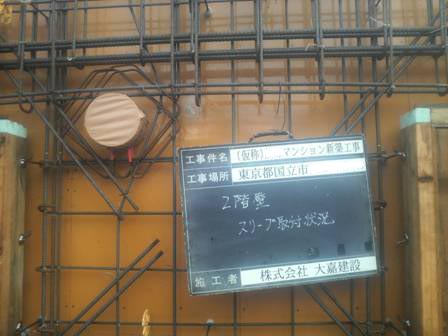

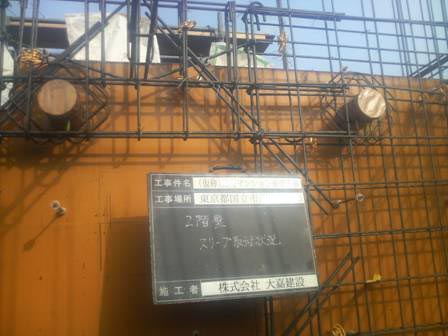

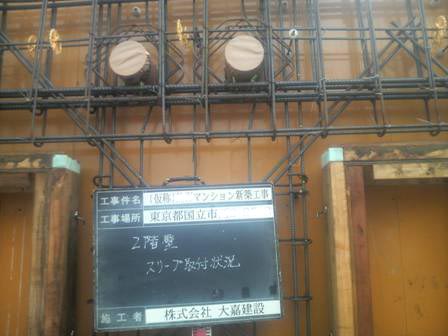

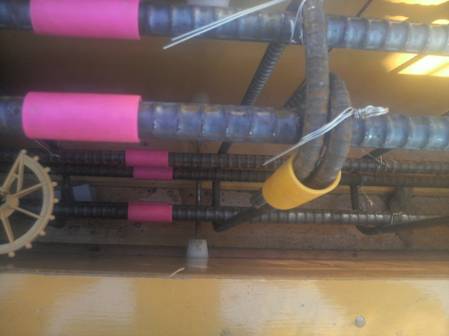

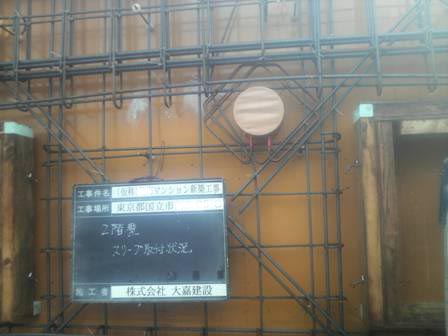

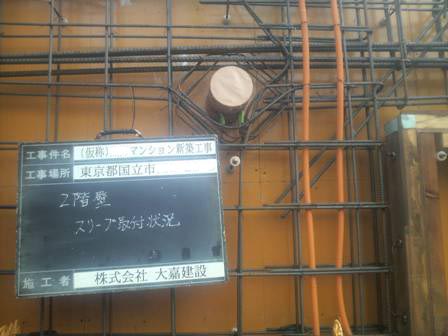

- 2階壁ｽﾘｰﾌﾞ取付状況
-
- 2階壁ｽﾘｰﾌﾞ取付状況
-
- 2階壁ｽﾘｰﾌﾞ取付状況
-
- 2階壁ｽﾘｰﾌﾞ取付状況
-
- 2階壁ｽﾘｰﾌﾞ取付状況
-
- 2階壁ｽﾘｰﾌﾞ取付状況
-
- 2階壁ｽﾘｰﾌﾞ取付状況
-
- 2階壁ｽﾘｰﾌﾞ取付状況
