(18) 3階壁、R階梁、R階スラブ配筋
-

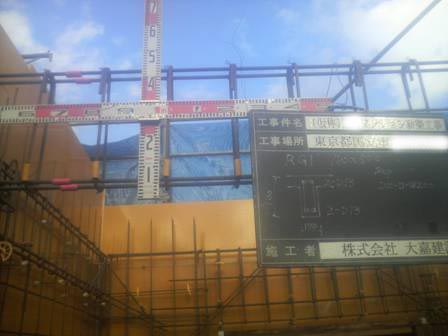

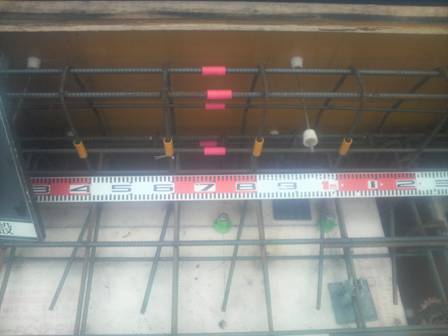

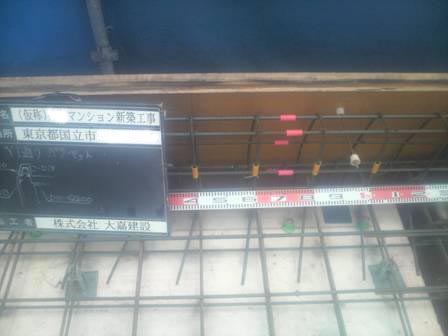

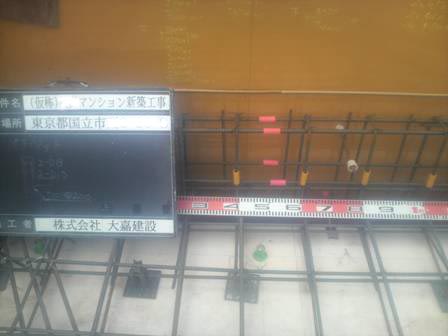

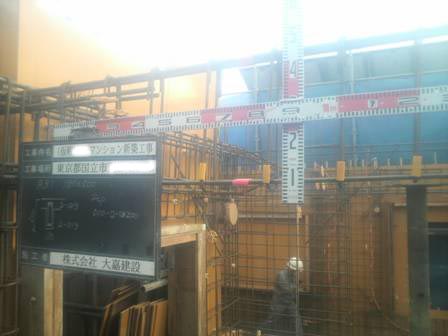

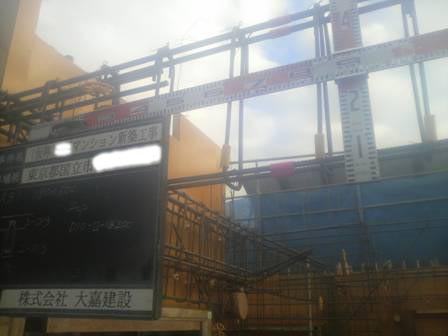

RG1 180×500
上端筋 2-D13
下端筋 2-D13 スタラップ D10-□-@200
-

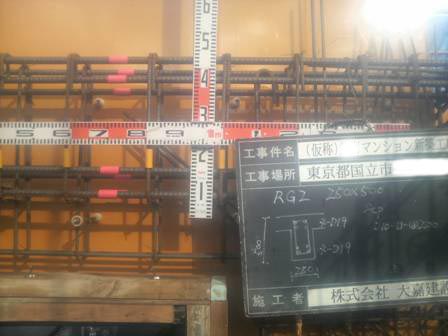

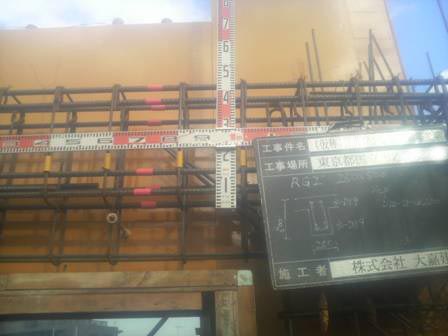

RG2 250×500
上端筋 4-D19
下端筋 4-D19 スタラップ D10-□-@200
-
RG2 250×500
上端筋 4-D19
下端筋 4-D19 スタラップ D10-□-@200
-
RG3 180×600
上端筋 2-D13
下端筋 2-D13
スタラップ D10-□-@200 腹筋 2-D10
-

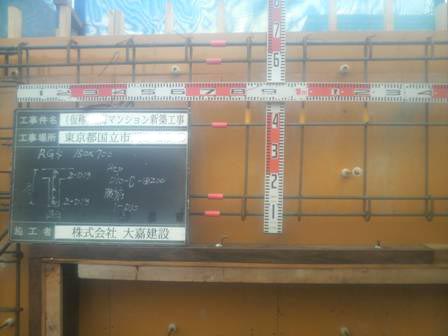

RG4 150×700
上端筋 2-D13
下端筋 2-D13
スタラップ D10-C-@200 腹筋 2-D10
-
RG5 150×500
上端筋 2-D16
下端筋 2-D16 スタラップ D10-C-@200
-

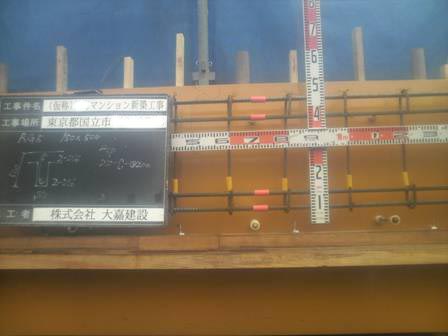

RG6 180×700
上端筋 2-D13
下端筋 2-D13
スタラップ D10-□-@200 腹筋 2-D10
-

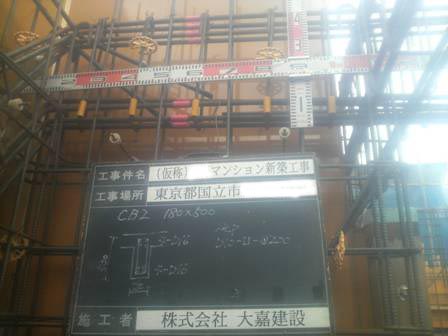

CB2 180×500
上端筋 4-D16
下端筋 4-D16 スタラップ D10-□-@200
-
CB2 180×500
上端筋 4-D16
下端筋 4-D16 スタラップ D10-□-@200
-

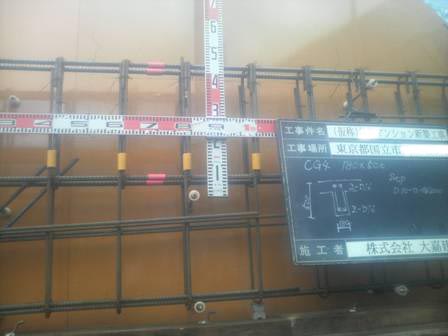

CG4 180×500
上端筋 2-D16
下端筋 2-D16 スタラップ D10-□-@200
-

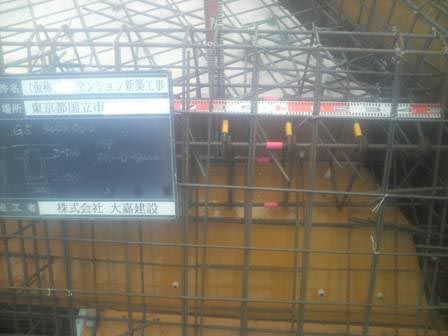

CG5 400×500
上端筋 2-D16
下端筋 2-D16 スタラップ D10-□-@200
-
CG5 400×500
上端筋 2-D16
下端筋 2-D16 スタラップ D10-□-@200
-

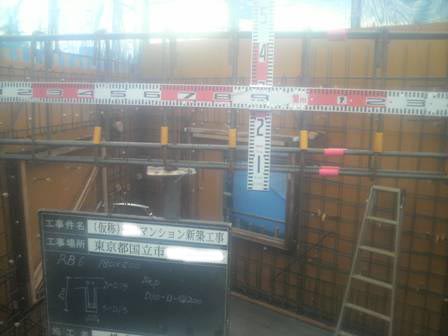

RB1 180×500
上端筋 2-D13
下端筋 2-D13 スタラップ D10-□-@200
-
RB1 180×500
上端筋 2-D13
下端筋 2-D13 スタラップ D10-□-@200
-

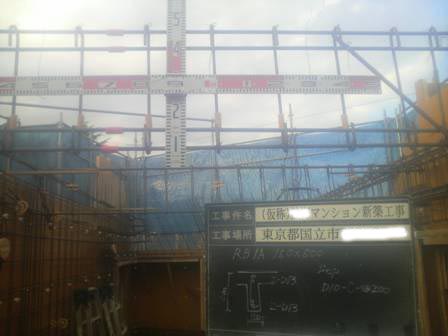

RB1A 150×500
上端筋 2-D13
下端筋 2-D13 スタラップ D10-C-@200
-
RB6 180×500
上端筋 2-D13
下端筋 4-D13 スタラップ D10-□-@200
-
RB6 180×500
上端筋 2-D13
下端筋 4-D13 スタラップ D10-□-@200
-

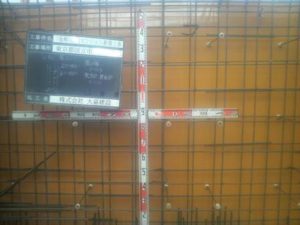

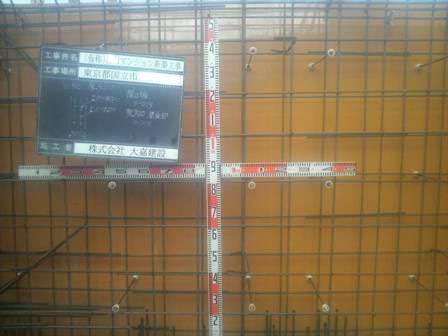

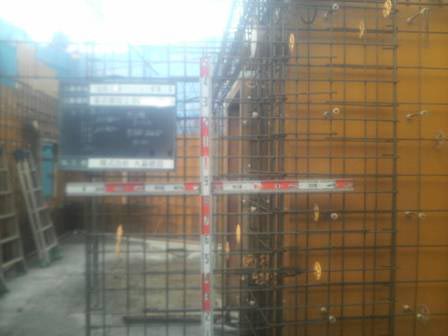

W40 壁厚 400
縦筋 D10-@200
横筋 D10-@200
開口端部 4-D13 壁角部、梁受部 4-D13 開口補強筋 2-D13
-
W40 壁厚 400
縦筋 D10-@200
横筋 D10-@200
開口端部 4-D13 壁角部、梁受部 4-D13 開口補強筋 2-D13
-

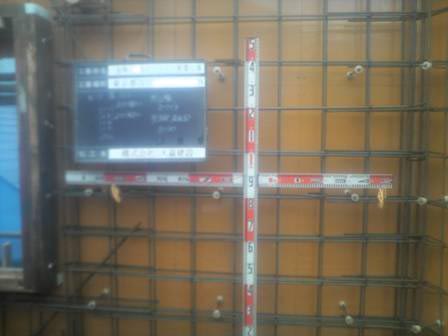

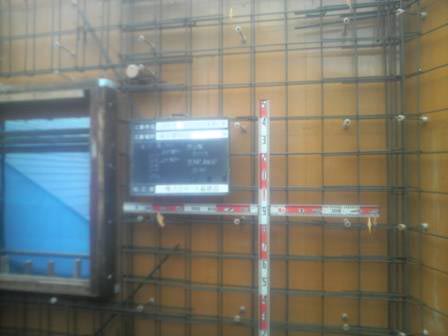

W18 壁厚 180
縦筋 D10-@200
横筋 D10-@200
開口端部 2-D13
壁角部、梁受部 4-D13 開口補強筋 2-D13
-
W18 壁厚 180
縦筋 D10-@200
横筋 D10-@200
開口端部 2-D13
壁角部、梁受部 4-D13 開口補強筋 2-D13
-
W15 壁厚 150
縦筋 D10-@200
横筋 D10-@200
開口端部 2-D13
壁角部、梁受部 4-D13 開口補強筋 2-D13
-
W15 壁厚 150
縦筋 D10-@200
横筋 D10-@200
開口端部 2-D13
-

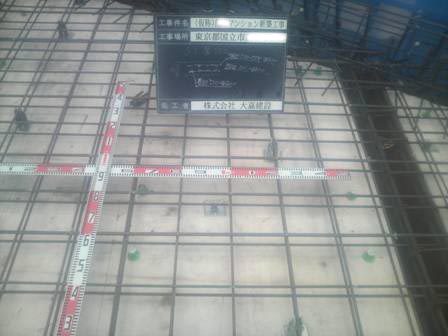

S1 板厚 150
短辺方向
上端筋 D10+D13-@200
下端筋 D10-@200
長辺方向
上端筋 D10-@200 下端筋 D10-@200
-
S1 板厚 150
短辺方向
上端筋 D10+D13-@200
下端筋 D10-@200
長辺方向
上端筋 D10-@200 下端筋 D10-@200
- パラペット 上端 2-D13 下端 2-D10 縦筋 D10-@200
- Y1通りパラペット 上端 2-D13 下端 1-D13 縦筋 D10-@200
- Y1通りパラペット 上端 2-D13 下端 1-D13 縦筋 D10-@200

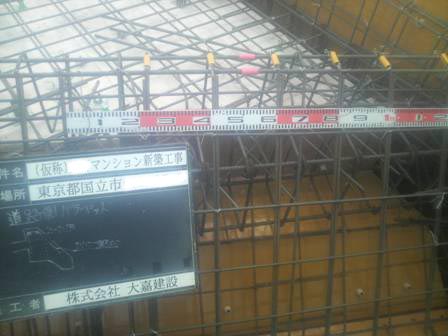

- 道路側パラペット 上端 2-D13 縦筋 D10-@200

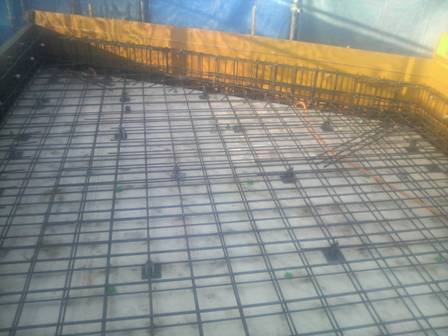

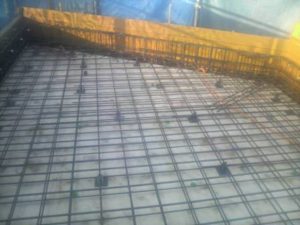

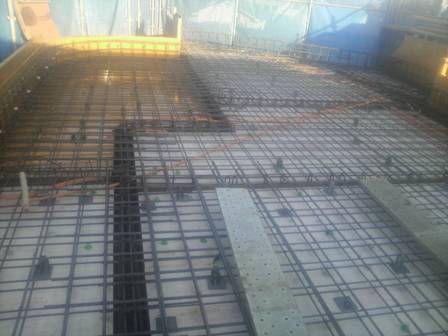

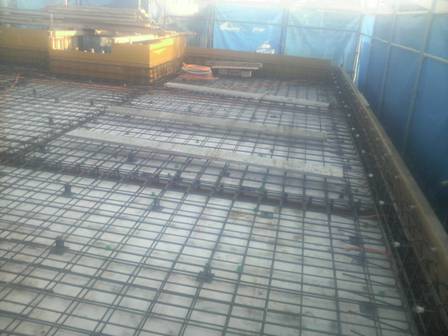

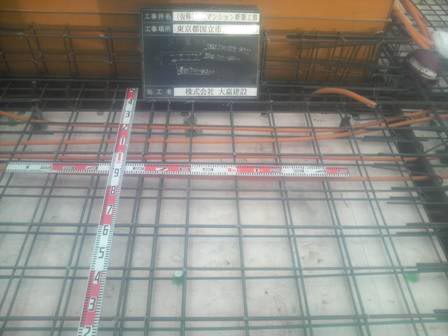

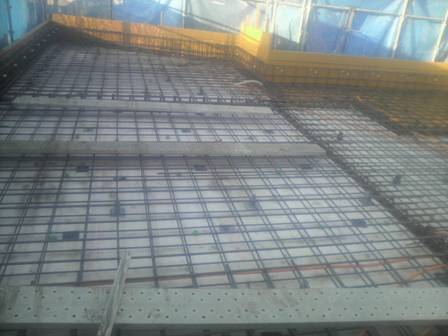

- R階スラブ配筋状況
- R階スラブ配筋状況
- R階スラブ配筋状況
- R階スラブ配筋状況

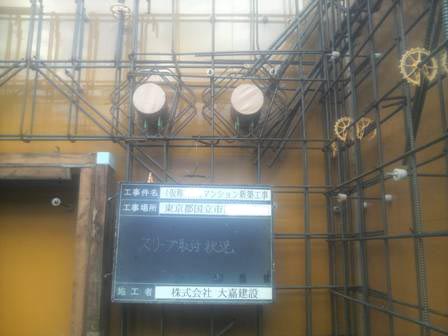

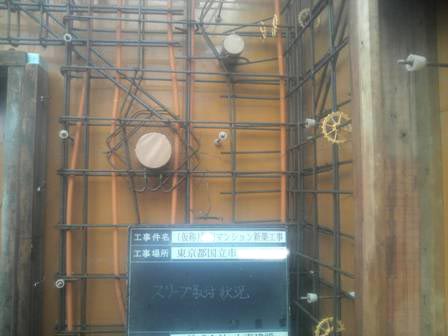

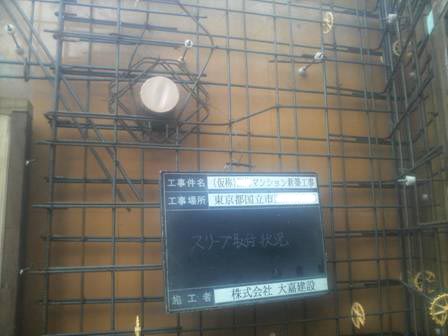

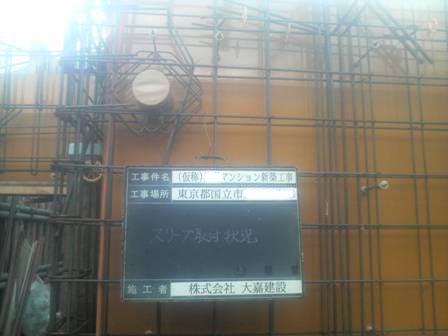

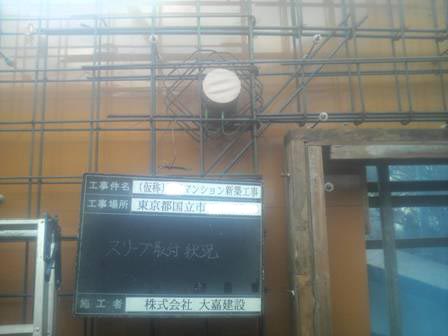

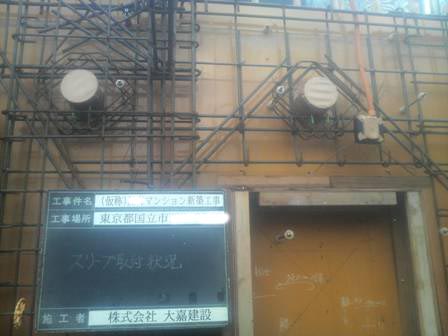

- 3階壁スリーブ取付状況
- 3階壁スリーブ取付状況
- 3階壁スリーブ取付状況
- 3階壁スリーブ取付状況
- 3階壁スリーブ取付状況
- 3階壁スリーブ取付状況
